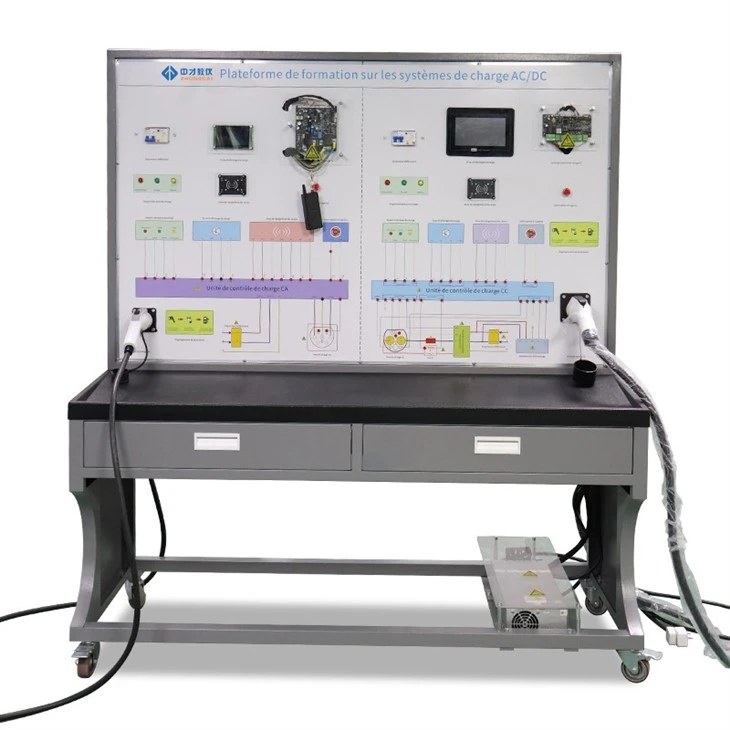

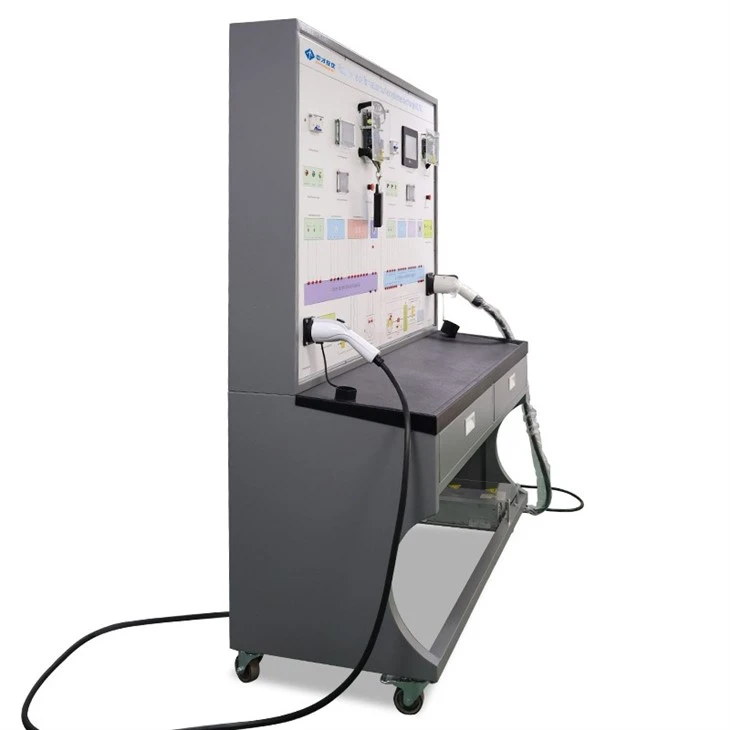

এসি/ডিসি চার্জিং ট্রেনিং বোর্ড

পণ্য পরিচিতি

দএসি/ডিসি চার্জিং ট্রেনিং বোর্ডএকটি উপর ভিত্তি করে বিকশিত হয়নতুন জাতীয় মানের এসি এবং ডিসি বৈদ্যুতিক গাড়ির চার্জিং পাইল সিস্টেম. এটি একটি নিয়ে গঠিতমোবাইল প্রশিক্ষণ ফ্রেমএবং ককার্যকরী শিক্ষণ প্যানেলবৈদ্যুতিক গাড়ির চার্জিং সিস্টেমের কাঠামো, কাজের নীতি এবং অপারেশন প্রক্রিয়া সঠিকভাবে পুনরুত্পাদন করা।

এই প্রশিক্ষণের সরঞ্জামগুলি শিক্ষাদান এবং ব্যবহারিক প্রশিক্ষণের চাহিদা মেটাতে ডিজাইন করা হয়েছেবৈদ্যুতিক গাড়ির চার্জিং ম্যানেজমেন্ট সিস্টেম, সিস্টেম গঠন স্বীকৃতি, কাজের নীতি বিশ্লেষণ, অপারেশন প্রশিক্ষণ, এবং ত্রুটি নির্ণয় সহ। এটা ব্যাপকভাবে জন্য উপযুক্তভোকেশনাল কলেজ, কারিগরি স্কুল এবং স্বয়ংচালিত প্রশিক্ষণ প্রতিষ্ঠান.

সিস্টেম রচনা

1. এসি চার্জিং পাইল সিস্টেম

এসি চার্জিং ম্যানেজমেন্ট সিস্টেমটি গঠিত:

ফুটো সুরক্ষা সুইচ

এসি চার্জিং কন্ট্রোলার

চার্জিং অবস্থা সূচক

ডিসপ্লে স্ক্রীন

কার্ড রিডার মডিউল

চার্জিং কার্ড

জরুরী স্টপ সুইচ

এসি চার্জিং বন্দুক এবং চার্জিং বন্দুক হোল্ডার

2. ডিসি চার্জিং পাইল সিস্টেম

ডিসি চার্জিং ম্যানেজমেন্ট সিস্টেমটি গঠিত:

ফুটো সুরক্ষা সুইচ

ডিসি চার্জিং কন্ট্রোলার

চার্জিং অবস্থা সূচক

ডিসপ্লে স্ক্রীন

কার্ড রিডার মডিউল

চার্জিং কার্ড

জরুরী স্টপ সুইচ

ডিসি চার্জিং বন্দুক এবং চার্জিং বন্দুক হোল্ডার

পণ্য ফাংশন এবং বৈশিষ্ট্য

বাস্তব কাজের অবস্থা প্রদর্শন
প্রশিক্ষণ বোর্ড সম্পূর্ণরূপে এর প্রকৃত কাজের বৈশিষ্ট্য প্রদর্শন করেএসি এবং ডিসি বৈদ্যুতিক গাড়ির চার্জিং সিস্টেম. কার্ড সোয়াইপ করার মাধ্যমে চার্জিং শুরু করা হয়, এবং রিয়েল টাইম চার্জিং ডেটা স্ক্রিনে প্রদর্শিত হয়, যা শিক্ষার্থীদের চার্জিং প্রক্রিয়া, সিস্টেমের নীতি, সরঞ্জাম পরিচালনা এবং মৌলিক রক্ষণাবেক্ষণ সম্পর্কে স্পষ্টভাবে বুঝতে দেয়।

ব্যাপক নিরাপত্তা সুরক্ষা
সিস্টেম একটি সঙ্গে সজ্জিত করা হয়জরুরী স্টপ সুইচ, শিক্ষাদান এবং প্রশিক্ষণের সময় নিরাপদ অপারেশন নিশ্চিত করতে জরুরি পরিস্থিতিতে দ্রুত পাওয়ার কাটঅফ সক্ষম করা।

উচ্চ-স্থায়িত্ব শিক্ষণ প্যানেল
প্যানেল তৈরি করা হয়উচ্চ-গ্রেড অ্যালুমিনিয়াম-প্লাস্টিক উপাদান, প্রভাব প্রতিরোধের, দূষণ প্রতিরোধের, আগুন প্রতিরোধের, এবং আর্দ্রতা প্রতিরোধের বৈশিষ্ট্যযুক্ত। শিক্ষার্থীরা স্বজ্ঞাতভাবে তুলনা করতে পারেপ্রকৃত উপাদান সহ সার্কিট ডায়াগ্রামসিস্টেমের কাঠামো এবং কাজের নীতিগুলি বিশ্লেষণ করতে।

ইন্টিগ্রেটেড টেস্টিং টার্মিনাল
প্যানেলে একাধিক টেস্টিং টার্মিনাল ইনস্টল করা আছে, যা এসি/ডিসি চার্জিং সিস্টেম সিগন্যালগুলির সরাসরি পরিমাপের অনুমতি দেয়, যার মধ্যে রয়েছে:

প্রতিরোধ

ভোল্টেজ

কারেন্ট

ফ্রিকোয়েন্সি
এই ডিজাইনটি বৈদ্যুতিক পরীক্ষা এবং ডায়াগনস্টিক প্রশিক্ষণে সহায়তা করে-।

এরগোনমিক এবং শক্তসমর্থ স্ট্রাকচার ডিজাইন

থেকে প্যানেল গঠিত হয়1.5 মিমি ঠান্ডা-ঘূর্ণিত ইস্পাত, একটি ঝরঝরে এবং পেশাদারী চেহারা নিশ্চিত করা

পৃষ্ঠ আবরণ চিকিত্সা সঙ্গে ঢালাই ইস্পাত কাঠামো তৈরি বেস ফ্রেম

দিয়ে সজ্জিতস্ব-লকিং কাস্টারসহজ আন্দোলন এবং নিরাপদ অবস্থানের জন্য

সমন্বিতআনুমানিক 40 সেমি ABS অ্যান্টি-স্লিপ এবং অ্যান্টি-স্ট্যাটিক ডেস্কটপ, নথি এবং হালকা পরীক্ষার যন্ত্র স্থাপনের জন্য উপযুক্ত

টুল স্টোরেজ ড্রয়ারে-বিল্ট
দুটি স্ব-শোষণকারী ড্রয়ার সরবরাহ করা হয়, যার একটি সাধারণত ব্যবহৃত সরঞ্জামগুলি সংরক্ষণ, প্রশিক্ষণের দক্ষতা এবং সংগঠনের উন্নতির জন্য ব্যবহৃত হয়৷

প্রযুক্তিগত পরামিতি

ফ্রেমের মাত্রা: প্রায়।1600 × 600 × 1700 মিমি

চার্জিং পাইলের ধরন:এসি চার্জিং পাইল/ডিসি চার্জিং পাইল

রেট পাওয়ার:7 কিলোওয়াট

আউটপুট বর্তমান: এর চেয়ে কম বা সমান32 A

ইনপুট ভোল্টেজ:220 ভ্যাক ±20%

যোগাযোগ ইন্টারফেস:RS485, ইথারনেট, GPRS ওয়্যারলেস, CAN

সুরক্ষা স্তর:IP54

আমাদের অনন্য সুবিধা 1: পেশাদার পরীক্ষার সরঞ্জাম অন্তর্ভুক্ত

এই প্রশিক্ষণ বোর্ড একটি সঙ্গে সরবরাহ করা হয়পেশাদার ইন্টিগ্রেটেড টুল সিস্টেম, যাঅনেক প্রতিযোগীর পণ্যের সাথে মানসম্মত নয়, শিক্ষাদানে হাতের জন্য সম্পূর্ণ সহায়তা প্রদান-।

1. ইন্টিগ্রেটেড টুল সিস্টেম

এক-পিসABS ভ্যাকুয়াম-গঠিত নকশা

টুল এবং যন্ত্রের আকারের উপর ভিত্তি করে কাস্টমাইজড স্লট

ক্ষতি বা ক্ষতি রোধ করতে কেন্দ্রীভূত স্টোরেজ

উল্লেখযোগ্যভাবে প্রশিক্ষণের দক্ষতা এবং মানককরণ উন্নত করে

2. পরীক্ষার যন্ত্র

সঙ্গে স্মার্ট ডিজিটাল মাল্টিমিটারঅ্যান্টি-বার্ন চিপএবংগোল্ড-প্লেটেড টেস্ট লিড, নির্ভুলতা ±0.5%

টেস্ট ল্যাম্প দিয়ে তৈরিউচ্চ-ভোল্টেজ উত্তাপযুক্ত উপাদান, নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করা

3. টুল তালিকা

ফ্ল্যাট স্ক্রু ড্রাইভার × 1

ফিলিপস স্ক্রু ড্রাইভার × 1

পরীক্ষা বাতি × 1

ডিজিটাল মাল্টিমিটার × 1

ভোগ্য সামগ্রী × 1 সেট

আমাদের অনন্য সুবিধা 2: সম্পূর্ণ শিক্ষণ সংস্থান অন্তর্ভুক্ত

হার্ডওয়্যার ছাড়াও, এই পণ্য সঙ্গে বিতরণ করা হয়একচেটিয়া শিক্ষণ সংস্থান, একটি সমন্বিত সমাধান অর্জনসরঞ্জাম + সরঞ্জাম + পাঠ্যক্রম.

1. নির্দেশমূলক ভিডিও

মাইক্রো-কোর্স বিন্যাস বিচ্ছিন্নকরণ, অপারেশন, এবং ত্রুটি নির্ণয় কভার করে

ভিডিও রেজোলিউশন এর থেকে বড় বা সমান1080P, ফ্রেম রেট এর চেয়ে বড় বা সমান30 fps

ক্লাসরুম এবং ক্লাসের পরে-শিক্ষার জন্য মাল্টি-টার্মিনাল প্লেব্যাক সমর্থন করে

2. পাঠদান কোর্সওয়্যার বৈশিষ্ট্য

কোর্সওয়্যার হলএই প্রশিক্ষণ বোর্ডের সাথে অবিকল মিলে যায়

বাস্তব সরঞ্জামের ছবি, স্ট্রাকচারাল ডায়াগ্রাম এবং অপারেশন ইন্টারফেস স্ক্রিনশট অন্তর্ভুক্ত

স্পষ্টভাবে মূল উপাদান, বোতাম, এবং তারের টার্মিনাল চিহ্নিত করে

প্রশিক্ষণের পদক্ষেপগুলি কঠোরভাবে সরঞ্জামের প্রকৃত অপারেটিং পদ্ধতি অনুসরণ করে

3. কোর্সের বিষয়বস্তু অন্তর্ভুক্ত

প্রশিক্ষণ বোর্ডের ওভারভিউ এবং সিস্টেম স্বীকৃতি

কন্ট্রোলার, সেন্সর এবং অ্যাকুয়েটরগুলির মতো মূল উপাদানগুলির নীতিগুলি৷

মাল্টিমিটার এবং টেস্ট ল্যাম্প ব্যবহার করে বেসিক অপারেশন এবং টেস্টিং প্রশিক্ষণ

বিশেষ ফাংশন প্রশিক্ষণ মডিউল এবং সাধারণ ত্রুটি নির্ণয়

ব্যবহারিক অনুশীলন এবং দক্ষতা মূল্যায়ন মডিউল
